    SNYLB100智能数显压力表为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LED显示器显示出实际的压力值。

特 点
    ◎ 4位LED数码管数字显示，分辨率高，无视值误差。
    ◎ 100标准仪表安装。

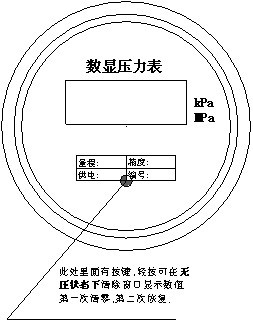

    ◎ 参数修正功能,现场能对仪表零点，误差值进行修正。

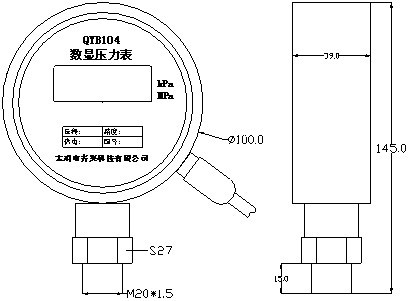

机械连接：
    QYB104可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
    注：量程小于100KPa时必须垂直安装.

电气连接：
1（红色）：电源＋    2（黄色）：电源-
3（蓝色）：4-20Ma 4（绿色）：电源-
为了防止电磁干扰的影响应注意以下事项：
    ◎ 线路连接尽量短
    ◎ 采用屏蔽线
    ◎ 尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线
    ◎ 若用微型软管安装，壳体必须单独接地
